Surveillance de la température des appareillages de commutation

Surveillance de la Température des Appareillages de Commutation

Surveillance continue en temps réel de la température des appareillages de commutation au niveau des points de contact critiques afin de détecter rapidement les surcharges et les défauts.

OSENSA est le leader du secteur en matière de surveillance avancée de la température par fibre optique, spécialement conçue pour les applications d'appareillages de commutation. Ces technologies permettent une surveillance continue en temps réel de la température des appareillages de commutation au niveau des points de contact critiques, ce qui permet de détecter rapidement les surcharges et les défauts avant que des pannes catastrophiques ne surviennent. Les capacités de communication Modbus RS-485 du système garantissent une intégration transparente avec n'importe quel système PLC/SCADA et logiciel de surveillance. Les capteurs à fibre optique d'OSENSA sont insensibles aux interférences électromagnétiques, ce qui les rend idéaux pour les applications de commutation critiques.

Les centres de données et les opérateurs de services essentiels ont besoin d'une surveillance thermique de leurs appareillages de commutation afin de garantir la fiabilité et la sécurité de leurs opérations.

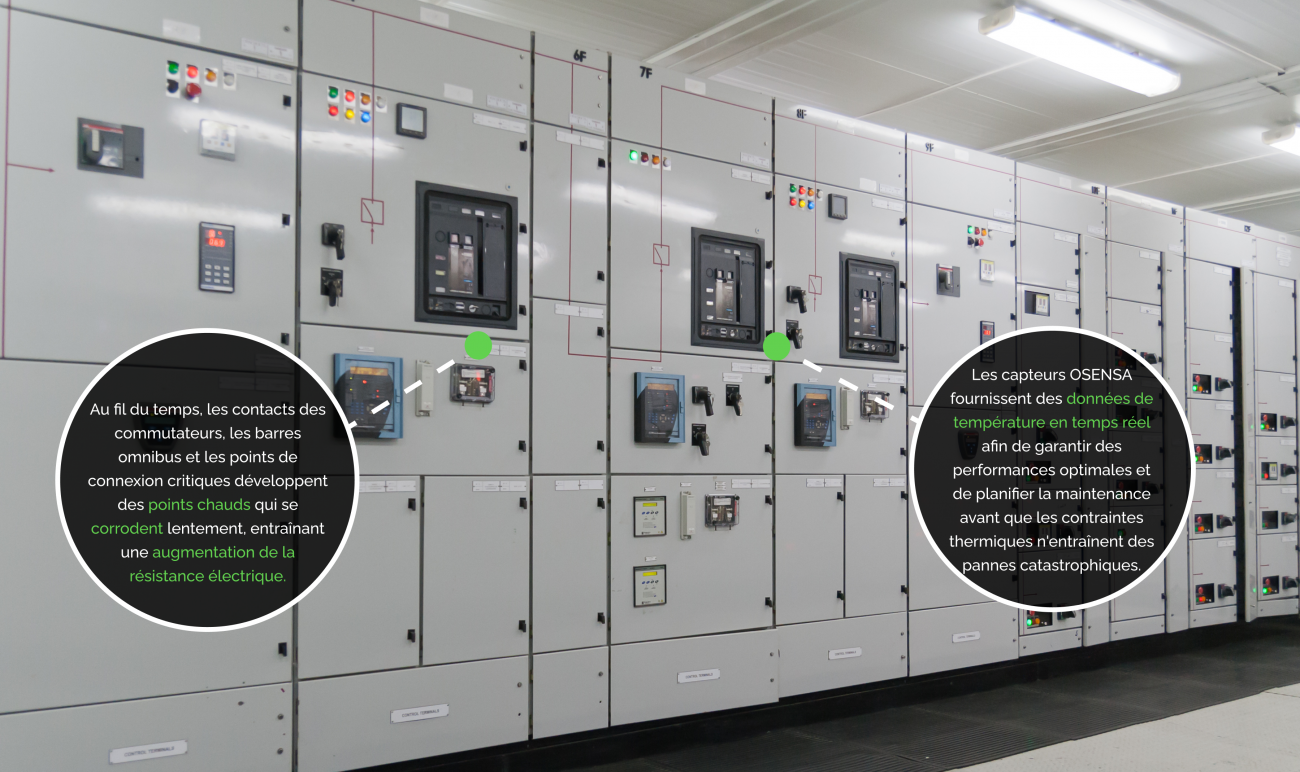

Les appareillages de commutation sont des composants essentiels des systèmes de distribution électrique, et des points chauds non détectés peuvent entraîner des pannes d'équipement, des temps d'arrêt imprévus, voire des risques d'incendie. La surveillance thermique continue par fibre optique permet de détecter les premiers signes de surchauffe, ce qui permet d'effectuer une maintenance en temps opportun et d'éviter des pannes catastrophiques. De plus, le maintien de températures optimales améliore l'efficacité et la durée de vie de l'équipement, réduisant ainsi les coûts d'exploitation et améliorant les performances globales du système.

Capteurs à Fibre Optique vs Autres Technologies

Les capteurs de température à fibre optique d'OSENSA surpassent les technologies économiques actuellement disponibles pour les applications de détection haute tension.

Suivi Périodique des Systèmes IR Hérités

Mesure continue de la température par fibre optique

Inspections

Les inspections ne sont effectuées que lorsqu'elles sont programmées et sont souvent négligées, ce qui permet à des détériorations et à des défauts indésirables de s'aggraver sans être détectés.

Permet de détecter et de prévenir jusqu’à 70 % de défaillances en plus par rapport aux inspections périodiques par infrarouge ou à la seule mesure de la température de l’huile en surface.

Fonctionnement

Les inspections ne coïncident souvent pas avec les pics de charge, moment où les températures critiques sont atteintes

L'évolution de l'activité thermique est enregistrée en continu, fournissant ainsi des paramètres essentiels pour le diagnostic prédictif et l'analyse des systèmes.

Installation

Des obstacles tels que l'isolation et les panneaux d'équipement empêchent souvent de réaliser des mesures en ligne de visée directe, ce qui conduit à passer à côté de véritables points chauds et à sous-estimer les températures critiques de l'isolation.

Les capteurs de température à fibre optique sont intrinsèquement sûrs, faciles à installer et conçus pour fournir des mesures de température fiables pendant toute la durée de vie de l'équipement, sans nécessiter de réétalonnage.

Réduction des Coûts

La surveillance par infrarouge ne fournit pas suffisamment de traces pour permettre une analyse des causes profondes et peut compliquer la justification des demandes d'indemnisation.

La surveillance thermique continue permet d'éliminer les coûts de main-d'œuvre liés aux inspections périodiques, ce qui se traduit par des économies à long terme.

Inspections

Fonctionnement

Installation

Réduction des Coûts

Intégration et Gestion des Actifs

Les produits et logiciels d'OSENSA offrent des fonctionnalités réseau et logicielles robustes, conçues pour améliorer la surveillance et la gestion des données. Les conditionneurs de signaux de la série FTX prennent en charge à la fois les sorties analogiques/numériques et la communication Modbus RS-485, garantissant une intégration transparente avec les systèmes PLC/SCADA et de surveillance existants.

Le logiciel OSENSAView offre une interface conviviale permettant de configurer et de surveiller plusieurs conditionneurs de signaux optiques de la série FTX. Il inclut des fonctionnalités telles que la création de graphiques en temps réel, l'enregistrement des données et des statistiques avancées, facilitant ainsi la visualisation et l'analyse des données de température
Le système de surveillance à distance (RMS) est spécialement conçu pour collecter, stocker et visualiser les données récupérées par le matériel IHM ou RTU d'OSENSA. Le RMS peut être déployé sur site en tant que solution autonome sans nécessiter de connexion Internet (connexion réseau TCP/IP requise).

Combien ça Coûte ?

Optimisez l'efficacité de votre centre de données et de vos installations critiques grâce à la surveillance des décharges partielles et à la surveillance thermique par fibre optique

Investir dans un système de surveillance continue des décharges partielles et de surveillance thermique par fibre optique pour vos installations de commutation critiques peut générer des retours sur investissement significatifs en l'espace de 6 mois à 1 an. La technologie de pointe d'OSENSA surveille en permanence la température et les événements de décharges partielles des composants critiques, contribuant ainsi à prévenir les pannes d'équipement susceptibles d'entraîner des temps d'arrêt et des réparations coûteux. Réduisez vos coûts de maintenance et améliorez votre efficacité opérationnelle grâce à nos solutions de pointe de surveillance des décharges partielles et de surveillance thermique par fibre optique.

Surveillance des Décharges Partielles et de l'Humidité dans les Appareillages de Commutation

Les décharges partielles constituent un indicateur avancé des dommages aux câbles et des défaillances d'isolation. L'amplitude des décharges partielles est liée au rythme de détérioration.

OSENSA est le leader du secteur en matière de surveillance avancée des décharges partielles, spécialement conçue pour les applications d'appareillage de commutation. La technologie de détection intelligente à ultra-haute fréquence (UHF) et de traitement numérique des signaux à grande vitesse en fait la solution idéale pour les applications critiques d'appareillage de commutation. Le capteur compact d'OSENSA détecte les événements de décharges partielles dans l'appareillage de commutation, les conduits de bus et les transformateurs à sec.

Pourquoi la surveillance continue des décharges partielles est-elle importante ?

Les décharges partielles (DP) constituent un indicateur précoce de la dégradation de l'isolation dans les appareillages de commutation moyenne et basse tension, les conduits de bus et les transformateurs à sec.

Une activité de DP non détectée peut entraîner des pannes catastrophiques, des arrêts imprévus et des réparations coûteuses. Les méthodes traditionnelles de test hors ligne ne fournissent qu'un instantané ponctuel, laissant des lacunes critiques dans la surveillance. La surveillance continue des décharges partielles, à l'aide de capteurs UHF (ultra-haute fréquence) avancés, offre des informations en temps réel sur l'état des équipements, permettant une maintenance proactive et une fiabilité accrue du système.

Présentation du Moniteur de Décharges Partielles UHF PDX-800

Le PDX-800 d'OSENSA est un système de surveillance des décharges partielles UHF à la pointe de la technologie, conçu pour assurer une surveillance continue et en temps réel des appareillages de commutation et autres équipements électriques. Il est conçu pour détecter et analyser les événements de décharges partielles à l'aide d'un traitement numérique du signal à haute vitesse et d'une analyse synchronisée des formes d'onde CA.

Prend en Charge Jusqu'à 8 Canaux

Compatible avec les capteurs intelligents UHF PDA-100 pour une large couverture.

Analyse Synchronisée en Phase

Détecte avec précision les niveaux de crête des décharges partiel phase-terre et phase-phase.

Enregistrement Avancé des Données

Génère des graphiques de nuages à haute résolution avec résolution de phase.

Surveillance Environnementale

Mesure la température et l'humidité ambiantes tout en détectant les décharges partiales.

Communication Industrielle

Utilise le protocole Modbus RTU sur RS-485 pour une intégration transparente avec les systèmes SCADA/BMS.

Conception Robuste

Fonctionne dans des environnements difficiles, à des températures comprises entre -40 °C et +75 °C.

Avantages de la Surveillance Continue des Décharges Partielles

Contrairement aux inspections périodiques, la surveillance continue de la décharge partielle permet de détecter la détérioration de l'isolation dès son apparition. Cela permet aux équipes de maintenance de prendre des mesures correctives avant qu'une dégradation mineure ne se transforme en une défaillance majeure.

Grâce à la détection en temps réel des décharges partielles, les opérateurs peuvent planifier la maintenance de manière proactive plutôt que de réagir à des pannes imprévues. Cela permet d'éviter des arrêts d'urgence coûteux et de prolonger la durée de vie des équipements électriques.

Les décharges partielles constituent l'une des principales causes d'incendies d'origine électrique et de pannes des appareillages de commutation. Le PDX-800 déclenche des alarmes immédiates en cas de niveaux de décharges partielles dangereux, garantissant ainsi la sécurité du personnel et des équipements.

Contrairement aux inspections périodiques, la surveillance continue de la décharge partielle permet de détecter la détérioration de l'isolation dès son apparition. Cela permet aux équipes de maintenance de prendre des mesures correctives avant qu'une dégradation mineure ne se transforme en une défaillance majeure.

Le PDX-800 communique via Modbus RTU, ce qui facilite son intégration dans les systèmes SCADA (Supervisory Control and Data Acquisition) ou les systèmes de gestion technique des bâtiments (GTB) existants. Cela permet une surveillance centralisée et la mise en place d'alertes automatisées.

Utilisez le système de surveillance continue des décharges partielles PDX-800 pour garder une longueur d'avance sur la courbe D-I-P-F électrique

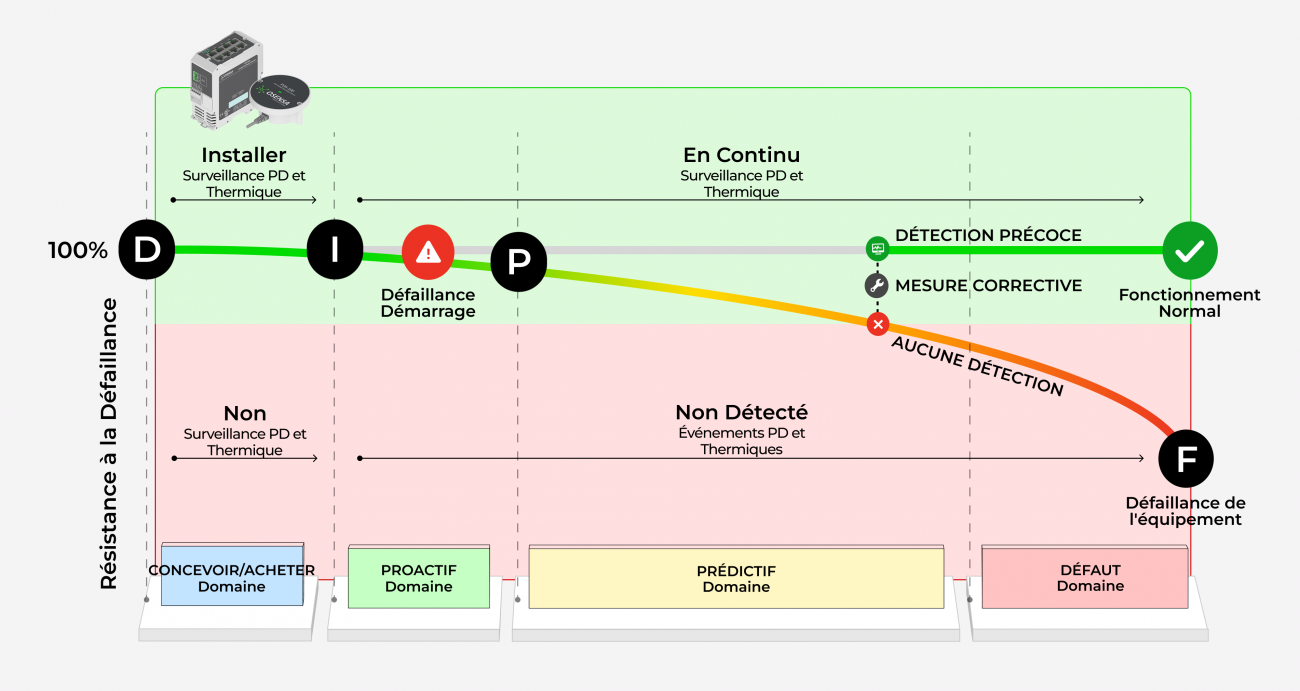

Courbe D-I-P-F Électrique

Le PDX-800 d'OSENSA Innovations assure une surveillance continue et en temps réel des décharges partielles, aidant ainsi les entreprises à détecter rapidement les problèmes d'isolation et à prendre des mesures correctives avant que des défaillances ne surviennent. Grâce à l'intégration de capteurs UHF et d'un traitement numérique avancé, le PDX-800 s'aligne sur la courbe D-I-P-F pour identifier, suivre et atténuer la dégradation de l'isolation avant qu'elle n'atteigne un stade critique.

La courbe D-I-P-F représente les quatre étapes clés de la dégradation de l'isolation électrique : dégradation, incubation, propagation et défaillance. Ce modèle aide les ingénieurs et les équipes de maintenance à comprendre comment l'isolation se détériore au fil du temps et à saisir le rôle crucial de la surveillance des décharges partielles (DP) dans la prévention des défaillances catastrophiques.

D

L'isolation commence à se détériorer sous l'effet de contraintes thermiques, électriques, mécaniques ou environnementales.

I

Des décharges partielles peuvent se produire, mais elles risquent de passer inaperçues sans une surveillance adéquate.

P

L'activité de la décharge photoélectronique s'intensifie, ce qui entraîne une usure accélérée de l'isolation et un risque accru de défaillance.

F

La défaillance de l'isolation devient critique, entraînant des pannes imprévues coûteuses ou des dommages matériels.
